Description

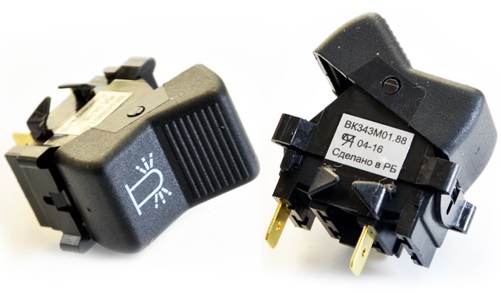

Клавишный выключатель на два положения (переключатель «вверх-низ») включения/выключения проблескового маяка имеет 2-х контактную схему подключения и предназначен для использования в автомобилях с бортовым напряжением 12/24 В (для МТЗ, Амкодор)
Характеристики изделия:
- Назначение: включение различных потребителей в зависимости от символа и схемы,
- Номинальное напряжение активной нагрузки: 12/24 В,
- Номинальный ток: 12/6 А,
- Электрическое подсоединение: штыри серии 6,3,
- Количество контактов: 2,
- Подсветка: от встроенной лампы,
- Температура окружающей среды: –45°C… +60°C,
- Усилие срабатывания: не более 5…25 H,
- Коммутационная износостойкость (количество циклов переключений): 30 000,
- Масса: 0,025 кг
Выключатели клавишные ВК343 предназначены для коммутации электрических цепей постоянного тока транспортных средств. Преимущество их конструкций — отсутствие рукояток и выступающих частей, которые могли бы вызвать травму при авариях. Для обозначения цепи или потребителя, включаемого клавишей или кнопкой, на них наносят условные символы и обозначения. Клавишные и кнопочные выключатели и переключатели могут применяться для коммутации электрических цепей наружного и внутреннего освещения, переключения режимов работы отопителя, управления системой обогрева заднего стекла и сидений, а также элементами дополнительного оборудования — электростеклоподъемников, стеклоомывателей, стеклоочистителей и тому подобное. Клавишные выключатели и переключатели устанавливаются в специальных гнездах панели приборов. Корпуса выключателей и переключателей обычно выполняются из пластмассы. Подсоединение жгута проводов к изделиям осуществляется посредством специальной колодки. Выводы маркируются цифрами и буквами, нанесенными на корпусе выключателя или переключателя. У каждой модели клавишного или кнопочного выключатели и переключателя, как правило, существует множество модификаций, конкретно адаптированных под те или иные нужды. Ремонт клавишных выключателей и переключателей заключается чаще всего в их замене.
